-A visszhangjavító tűk gyártási folyamatának és az ISO13485 minőségellenőrző rendszernek a mélyreható elemzése

Az echogén tűk gyártása összetett folyamat, amely integrálja az anyagtudományt, a precíziós mérnöki technikát és a szigorú minőség-ellenőrzést. Ennek a csúcskategóriás-orvosi eszköznek a gyártásához nemcsak a hagyományos tűk mechanikai teljesítményének biztosítására van szükség, hanem a kiemelkedő ultrahangos láthatóság elérésére is, ami egyedülálló kihívások elé állítja a gyártási folyamatot. Az ISO13485 minőségirányítási rendszer szisztematikus keretet ad ehhez a folyamathoz, biztosítva, hogy a nyersanyagoktól a késztermékekig minden lépés megfeleljen a szabályozási követelményeknek, és garantálja a betegek biztonságát.
Az ISO13485 minőségirányítási rendszer alapvető követelményei
Az ISO 13485, teljes nevén "Orvostechnikai eszközök minőségirányítási rendszerei - Szabályozási célokra vonatkozó követelmények", egy speciális szabvány az orvostechnikai eszközipar számára. Az általános ISO 9001 szabvánnyal ellentétben az ISO 13485 kiemelten hangsúlyozza a szabályozási megfelelést, amelynek fő célja az orvostechnikai eszközök biztonságának és hatékonyságának biztosítása. Ez a szabvány előírja a vállalkozásoknak, hogy a teljes gyártási folyamatot lefedő minőségirányítási rendszert hozzanak létre, amely egyértelműen meghatározza a gyártási folyamat-ellenőrzés alapvető céljait: a termék megfelelőségének biztosítását, a nyomon követhetőség elérését és a folyamatos fejlesztést.
A visszhangjavító tűk gyártói számára az ISO13485 szisztematikus vezérlési mechanizmus létrehozását követeli meg több dimenzióból, beleértve a gyártástervezést, a folyamatirányítást, a berendezéskezelést, a környezeti felügyeletet és a nyilvántartás nyomon követhetőségét. Ez magában foglalja a részletes termelési tervek megfogalmazását, a termelési feladatok, az időcsomópontok és az erőforrásigények világos meghatározását; a kezelők képzettségének biztosítása, valamint rendszeres képzés és értékelés lebonyolítása; eszközkönyvek készítése, megelőző karbantartási tervek készítése, rendszeres kalibrálás és rögzítés; valamint az olyan paraméterek valós-figyelése, mint a tiszta helyiségek, valamint a hőmérséklet és a páratartalom a szennyeződés elkerülése érdekében.
A 2025-ben frissített ISO 13485 szabvány kiterjeszti a kockázatkezelés hatókörét a teljes ellátási lánc folyamatára, új rendelkezésekkel egészíti ki a digitális nyomonkövetési rendszereket és az AI orvostechnikai eszközök vezérlését, valamint megerősíti a szoftver életciklus-kezelésére vonatkozó követelményeket. Ezek a változások tükrözik az orvostechnikai eszközipar fejlődési trendjeit, és megkövetelik a gyártóktól, hogy átfogóbb minőségirányítási rendszereket hozzanak létre, hogy biztosítsák a termékek biztonságát és hatékonyságát azok teljes életciklusa során.
Nyersanyag kiválasztása és beérkező ellenőrzés
A gyártási folyamat az orvosi minőségű{0}}alapanyagok kiválasztásával és szigorú ellenőrzésével kezdődik. A tűtest alapanyaga jellemzően 316L vagy 304-es rozsdamentes acél, mindkettő ausztenites rozsdamentes acél, jó biokompatibilitással, korrózióállósággal és mechanikai szilárdsággal. A rugalmasságot igénylő átszúró tűk esetében a nikkel-titánötvözetet (NiTinol) választják. Ez az alakmemóriás ötvözet testhőmérsékleten visszanyeri előre beállított alakját, miközben megőrzi a kiváló átszúrási teljesítményt.
Miután a nyersanyagok bekerültek a gyárba, többszintű vizsgálaton kell átesni. A kémiai összetétel elemzése igazolja, hogy az anyagok megfelelnek az ASTM F138 (rozsdamentes acél sebészeti implantátumokhoz) vagy az ASTM F2063 (nikkel-titán alakú memóriaötvözet) szabványoknak. A mechanikai tulajdonságvizsgálatok, beleértve a szakítószilárdságot, a folyáshatárt, a nyúlást és a keménységet, biztosítják, hogy az anyagok megfeleljenek a szúrt tű mechanikai követelményeinek. A metallográfiai vizsgálat felméri az anyagok mikroszerkezetét, kimutatja a zárványokat, a szemcseméretet és a fázisösszetételt, mivel ezek a tényezők befolyásolják az anyagok kifáradási élettartamát és korrózióállóságát.
Polimer bevonatanyagok esetében meg kell vizsgálni a viszkozitást, a szilárdanyag-tartalmat, a reakcióképességet és a biokompatibilitást. A mikro-buborékos vagy szilárd részecskés adalékok méreteloszlása, koncentrációja és diszperziójának egyenletessége közvetlenül befolyásolja a bevonat visszhangjavító hatását. A gyártók általában hosszú távú együttműködési kapcsolatokat létesítenek- a beszállítókkal, beszállítói minőségirányítási terveket hajtanak végre, és rendszeresen ellenőrzik a beszállítók gyártási folyamatait és minőségirányítási rendszereit.
Precíziós alakítás és fejlett feldolgozási technikák
A tűtest formálása egy több-állású automata szerszámgépen történik, ahol a huzalrudakat hideg fejezéssel, húzással és egyengetéssel dolgozzák fel a célátmérőig. Ez a folyamat megköveteli az alakváltozás mértékének és a feldolgozási sebességnek az egyes állomásokon történő pontos szabályozását, hogy megakadályozzuk az anyag túlzott keményedését vagy a mikro{2}}repedések kialakulását. A modern gyártósorok zárt -hurkú vezérlőrendszereket alkalmaznak a feldolgozási erő, a hőmérséklet és a méretváltozások valós időben történő figyelésére, valamint a folyamatparaméterek automatikus beállítására.

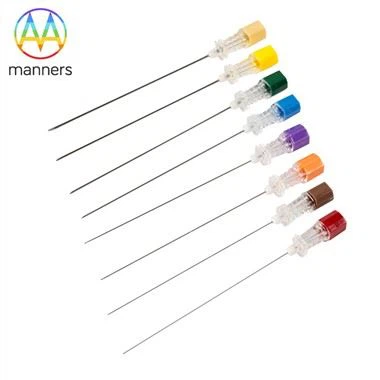

A tűhegy feldolgozása a gyártási folyamat kulcsfontosságú technikai lépése, amely közvetlenül befolyásolja a szúrási teljesítményt és a betegek biztonságát. A különböző típusú szúrótűk különböző geometriájú hegyet igényelnek: a legtöbb szúrási művelethez hagyományos ferde hegyeket (például B-ferde) használnak, amelyek kiegyensúlyozott szúrási erőt és szövetkárosodást biztosítanak; A ceruza-hegyeket (például Whitacre, Sprotte) epidurális érzéstelenítésre használják, hogy csökkentsék a durális szúrás utáni fejfájás előfordulását-; A trokár hegyeket szövetbiopsziához használják, jobb szövetvágási teljesítményt biztosítva.
A feldolgozás pontossági követelményei rendkívül magasak, a ferdeszög tűrését ±0,5 fokon belül kell szabályozni, a csúcs sugara pedig nem haladhatja meg a 0,01 millimétert. Az olyan gyártók, mint a ZorayPT, speciális tűhegyeket fejlesztettek ki, amelyek automatikusan bezárják a szúrólyukat a szúrás után, csökkentve a cerebrospinális folyadék szivárgásának kockázatát. Ez a kialakítás megköveteli a mikro-szelepek vagy rugalmas szerkezetek beépítését a tűhegy belsejébe, ami még magasabb követelményeket támaszt a feldolgozási pontossággal szemben. Öt-tengelyű CNC gépeket és elektromos kisülési megmunkálási technológiát alkalmaznak a bonyolult geometriák mikrométeres léptékű precíz alakítására.
Felületkezelési és visszhangfokozó bevonat alkalmazások
A felületkezelés az echo{0}}tűk gyártásának alapvető folyamata, amely közvetlenül meghatározza a tű ultrahangos láthatóságát. A hagyományos polírozási eljárás először a tűtest felületi érdességét Ra < 0,2 mikronra csökkenti, így biztosítja a sima szúrást és minimalizálja a szövetkárosodást. Ez a folyamat több-szintű csiszolást és elektrokémiai polírozást foglal magában, fokozatosan eltávolítva a felületi hibákat, hogy tükörszerű,{5}}sima felületet képezzenek.
Az echo{0}}bevonatok alkalmazása a gyártási folyamat technikailag legigényesebb lépése. A PAJUNK NanoLine® bevonattechnológiája az iparág vezető szintjét képviseli. A bevonóanyagok jellemzően orvosi -minőségű poliuretán vagy szilikon-alapú polimerek, amelyek egyenletesen eloszlanak mikron-méretű légbuborékokkal vagy szilárd részecskékkel (például titán-dioxid, cirkónium-dioxid). Ezeknek a részecskéknek a méretét, koncentrációját és eloszlását aprólékosan úgy tervezték meg, hogy optimalizálják a reflexiós jellemzőket meghatározott frekvenciájú ultrahang alatt.
A bevonási folyamat a merítési-bevonat - centrifugálási módszerét vagy az elektrosztatikus permetezési technológiát alkalmazza. A bemerítési folyamat során a tűtest állandó sebességgel halad át a bevonófolyadékon, hogy egységes folyékony filmet képezzen, majd belép a keményítő kemencébe. A kikeményedési hőmérsékletet és időt pontosan szabályozni kell: a túl alacsony hőmérséklet a bevonat nem megfelelő tapadását eredményezi, míg a túl magas hőmérséklet buborékok felszakadását vagy polimer lebomlását okozhatja. A modern gyártósorok infravörös hőmérséklet-mérést és érintésmentes vastagságmérést{6}} használnak a bevonat minőségének valós időben történő nyomon követésére.
A fejlettebb Cornerstone Reflectors technológia gyártási folyamata összetettebb. Először lézeres mikromegmunkálással vagy kémiai maratással piramis{1}}formájú mikrostruktúrákat hoznak létre a tűtest felületén. Mindegyik piramis mérete körülbelül 50{3}100 mikrométer, és a szögeket pontosan kiszámítják a teljes -szögű visszaverődés optimalizálása érdekében. Ezután egy nagy-visszaverőképességű anyagot, például egy nano-arany- vagy ezüstréteget vonnak be a mikrostruktúrák felületére, végül pedig egy védő polimer bevonatot visznek fel. Ez a többrétegű szerkezet biztosítja a reflexiós hatást, miközben jó biokompatibilitást és tartósságot biztosít.
Összeszerelési, sterilizálási és csomagolási folyamatok
Az agyakkal ellátott szúrt tűk esetében az összeszerelési folyamat megköveteli a tűtest és a műanyag agy pontos összekapcsolását. Lézeres hegesztést vagy orvosi minőségű epoxigyanta kötést alkalmaznak annak biztosítására, hogy a csatlakozási szilárdság megfeleljen a klinikai felhasználás követelményeinek. Az összeszerelés után szakítópróbát kell végezni annak ellenőrzésére, hogy a csatlakozás legalább 20 N húzóerőt leválás nélkül kibír-e. Az idegstimuláló tűk esetében a szigetelőréteg integritását és a vezetőképességet is ellenőrizni kell.
A sterilizálás az orvostechnikai eszközök gyártásának utolsó kritikus lépése, és egy speciális folyamat, amelynek az ISO13485 ellenőrzésére összpontosít. Az echogén tűket általában etilén-oxiddal (EO) vagy gamma-sugárzással sterilizálják. Az EO-sterilizálás a legtöbb anyaghoz alkalmas, de szigorú ellenőrzést igényel a gázkoncentráció, a hőmérséklet, a páratartalom és az expozíciós idő tekintetében, hogy a sterilizálás hatékonyságát a bevonat teljesítményének károsodása nélkül biztosítsa. A sterilizálási paramétereket konkrét termékek alapján kell ellenőrizni, beleértve a sterilizálás hatékonyságának megerősítését és az anyagkompatibilitási vizsgálatot.
A gamma-sugaras sterilizálás erős áthatolóerővel rendelkezik, és alkalmas összetett csomagolt termékekhez, de befolyásolhatja bizonyos polimer anyagok teljesítményét. A gyártóknak értékelniük kell a sugárdózis hatását a bevonatok mechanikai tulajdonságaira és a visszhangfokozás hatását, és meg kell határozniuk a maximálisan megengedhető dózist. Függetlenül attól, hogy melyik sterilizációs módszert alkalmazzák, a 10^-6-os sterilitásbiztosítási szintet (SAL) kell elérni, ami az orvosi eszközök sterilizálásának aranyszabványa.
A végső csomagolás nemcsak a terméket védi a szállítás és tárolás során bekövetkező sérülésektől, hanem biztosítja a steril gát sértetlenségét is. Tyvek-Mylar kompozit zacskókat vagy légáteresztő papír-műanyag zacskókat használnak, amelyek megakadályozzák a mikroorganizmusokat, miközben lehetővé teszik az etilén-oxid sterilizáló gáz behatolását. A csomagolás kialakítása figyelembe veszi a klinikai használat kényelmét, könnyen-téphető szerkezetekkel és egyértelmű címkézéssel. 2025-ben a járóbeteg-központú műszerek kiszerelése 24%-kal nőtt, ami az új sebészeti tűkibocsátások jelentős hányadát jelenti, tükrözve az orvosi modell ambuláns és nappali sebészet felé tolódó tendenciáját.
